rodcut center
EWS CENTER
-
聯(lián)系我們
咨詢熱線
17368780111
環(huán)氧地坪漆施工規(guī)范與施工工藝流程
環(huán)氧地坪漆施工時(shí)需要保證施工的規(guī)范性,首先需要保證地坪的強(qiáng)度、密封性及防塵性,其次做好施工前的地面檢查,保證地面的平整度及含水量等,做好細(xì)節(jié)部位的檢查。環(huán)氧地坪施工包括地坪表面的處理、涂飾強(qiáng)滲封閉涂料、批刮批刮料、涂飾地坪中間層、涂飾地坪面層等流程,下面詳細(xì)為大家介紹一番。

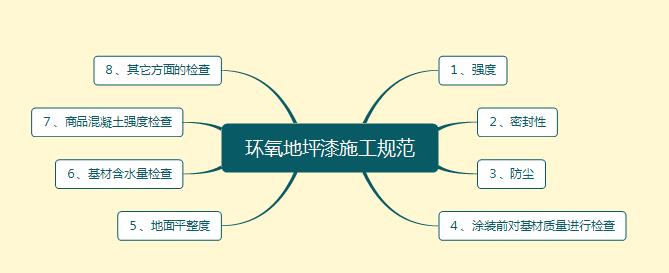

環(huán)氧地坪漆施工規(guī)范
1、強(qiáng)度
環(huán)氧地坪漆密封固化劑地坪強(qiáng)度可以達(dá)到莫氏硬度8—9度,但不是所有的地坪施工后都以此為驗(yàn)收標(biāo)準(zhǔn)。一般而言,施工后的地坪強(qiáng)度應(yīng)較原地面有很大提升,低標(biāo)準(zhǔn)是不會起灰、起沙,用非尖銳金屬物劃動不會有傷痕。
2、密封性
密封性主要體現(xiàn)在對外界污漬、水、油等污染物的抵抗能力。正常的環(huán)氧密封固化劑地坪可以有效阻止污染物的侵入,但不是絕對阻止。施工后的地坪在防污性能方面應(yīng)該優(yōu)于原地面,含污漬滲透時(shí)間和滲透量兩個(gè)參數(shù)。
3、防塵
防止灰塵產(chǎn)生是環(huán)氧地坪漆的低標(biāo)準(zhǔn),這一點(diǎn)對所有施工過環(huán)氧地坪漆的地面都適用。
4、涂裝前對基材質(zhì)量進(jìn)行檢查
以便根據(jù)地面狀況設(shè)計(jì)合理的涂裝方案和重點(diǎn)采取一些質(zhì)量控制措施。
5、地面平整度
用2米直尺檢查,記錄間隙值,對地面過高處進(jìn)行標(biāo)記,以便重點(diǎn)打磨,對過低處采用砂漿修補(bǔ)。
6、基材含水量檢查
應(yīng)向客戶了解商品混凝土已養(yǎng)護(hù)多久了,底層有沒有施工防水層,在養(yǎng)護(hù)期間的天氣狀況等。一般來說,夏季晴天通風(fēng)良好時(shí)的樓上14天養(yǎng)護(hù)期就可以了,冬季,雨季養(yǎng)護(hù)期應(yīng)長些。一般需約1個(gè)月。在施工前采用商品混凝土含水率測量儀對基材含水率進(jìn)行測量是必要的,對測量點(diǎn)采用如下原則選擇:A、底層(一樓);B、靠近門窗或外墻處;C、局部在商品混凝土并行鑄完工后沾過水的地點(diǎn);D、落水管、排水溝等附近。如沒有測量儀。采用薄膜覆蓋法也很有效,要點(diǎn)是薄膜一定不能漏氣并要貼地密封嚴(yán)密。
7、商品混凝土強(qiáng)度檢查
一般用回彈儀來進(jìn)行商品混凝土的強(qiáng)度。主要檢查商品混凝土表面是否有起砂現(xiàn)象,局部是否有空鼓現(xiàn)象,地面何處有鋼筋類物質(zhì)(機(jī)械打磨時(shí)如不注意損壞機(jī)器),然后一一標(biāo)注并記錄。
8、其它方面的檢查
因環(huán)氧地坪施工需要潔凈封閉的涂裝環(huán)境,任何一個(gè)細(xì)節(jié)的疏忽都可能造成返工或缺陷,造成損失,因而在進(jìn)場施工前需檢查以下方面:A、門窗是否已完好,屋面、水管等是否有漏水隱患。
環(huán)氧地坪漆施工工藝流程
1、地坪表面的處理
。ǎ保┬驴⒐さ墓I(yè)地坪必須經(jīng)過一定的養(yǎng)護(hù)后方可施工,約28天。
。ǎ玻┣宄砻娴乃喔{、舊漆以及粘附的垃圾雜物。
。ǎ常⿵氐浊宄砻娴挠臀郏每擞屯跚逑磩┨幚。
(4)清除積水,并使潮處徹底干燥。
。ǎ担┍砻娴那鍧嵭栌脽o塵清掃機(jī)及大型吸塵器來完成。
。ǎ叮┢秸谋砻嬖试S空隙為2~2。5mm,含水量在6%以下,PH值6~8。
(7)地坪表面的打毛,需用無塵打磨機(jī)來完成,并用吸塵器徹底清潔。
。ǎ福⿲Φ仄罕砻娴亩纯缀兔黠@凹陷處應(yīng)用膩?zhàn)觼硖钛a(bǔ)批刮,實(shí)干后,打磨吸塵。
2、涂飾強(qiáng)滲封閉涂料
。ǎ保┰谔幚砬鍧、平整的砼表面,采用高壓無氣噴涂或輥涂,環(huán)氧封閉底涂料1道。
。ǎ玻┉h(huán)氧封閉漆有很強(qiáng)的滲透性,在涂刷底漆時(shí)應(yīng)加入一定量的稀釋劑,使稀釋后的底漆能滲入基層內(nèi)部,增強(qiáng)涂層和基層的附著力,其涂布必須連續(xù),不得間斷,涂布量以表面剛好飽和為準(zhǔn)。
(3)局部漏涂可用刷子補(bǔ)涂,表面多余的底漆必須在下道工序施工前打磨處理好。
3、批刮批刮料
在實(shí)干(25℃,約4小時(shí))以后的底漆表面采用兩道批刮膩?zhàn)拥姆椒,以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能,并調(diào)整地面平整度。
(1)用70~140目的石英砂和無溶劑環(huán)氧批刮料,作為第1道膩?zhàn),要充分(jǐn)嚢杈鶆,刮平。此道主要用于增?qiáng)地面的耐磨及抗壓性能。
。ǎ玻┯蒙按綗o塵滾動磨砂機(jī)打磨第1道膩?zhàn),并吸塵清潔。
(3)用200~700目的石英砂和無溶劑環(huán)氧批刮料,作為第2道膩?zhàn)樱浞謹(jǐn)嚢杈鶆蛞糜谠鰪?qiáng)地面的耐磨及平整度。
(4)用砂袋式無塵滾動磨機(jī)打磨第3道膩?zhàn),并吸塵清潔。
。ǎ担﹥傻滥?zhàn)訉?shí)干以后,如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ),然后用平板砂光機(jī)進(jìn)行打磨,使其平整,并吸塵清潔。
。ǎ叮┦⑸笆褂玫哪繑(shù)由現(xiàn)場工程師根據(jù)地面具體情況而確定。
4、涂飾地坪中間層
在打磨、清潔后的膩?zhàn)颖砻嫔希ǎ玻啊,24小時(shí))涂飾中間層。
。ǎ保┩匡椃椒ǹ捎盟⑼俊⑴、高壓無空氣噴涂,大面積施工以高壓無空氣噴涂為好。 (噴涂壓力為20~25Mpa)。
(2)此遍可使地面更趨于平整,更便于發(fā)現(xiàn)地面仍存在的缺陷,以便面層施工找平。
(3)此遍還方便甲方對設(shè)備安裝等的安排。
5、涂飾地坪面層
(1)在中間層實(shí)干(20℃,7天)后,進(jìn)行環(huán)氧無溶劑地坪面層涂裝,涂裝方法用批刮和高壓無空氣噴涂,但以高壓無空氣噴涂為宜。
。ǎ玻┩垦b前應(yīng)對于中間層用砂袋式無塵滾動磨砂機(jī)進(jìn)行打磨、吸塵。
。ǎ常┤缂追皆谥虚g層實(shí)干后,先進(jìn)行了設(shè)備的安裝調(diào)試,造成地面形成新的缺陷,應(yīng)用批刮料找平、打磨,并吸塵、清潔。
。ǎ矗┟鎸訃娡亢,如存在氣泡現(xiàn)象應(yīng)用消泡滾筒,在地坪上來回滾動,讓其自行流平即可。
上述就是對“環(huán)氧地坪漆施工規(guī)范與施工工藝流程”的相關(guān)性介紹,希望通過上面的介紹能夠更好的幫助到大家!
