rodcut center
EWS CENTER
-
聯(lián)系我們
咨詢熱線
17368780111
廠房環(huán)氧地坪自流平施工以及效果有哪些?
地坪漆是以美化、裝飾地面為主要作用的。廠房環(huán)氧地坪自流平的施工要從素地處理、底涂層、中涂層、批土層和面涂層等方面來操作。廠房環(huán)氧地坪自流平效果有重防腐型、防滑型、耐重型、防靜電型等的效果。下面小編給大家介紹關(guān)于廠房環(huán)氧地坪自流平施工以及廠房環(huán)氧地坪自流平效果知識(shí)。

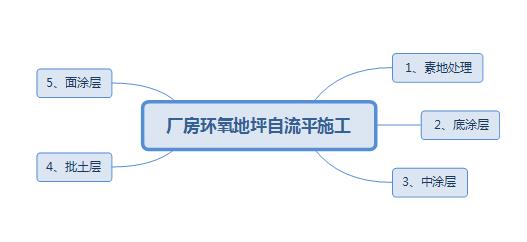

廠房環(huán)氧地坪自流平施工
1、素地處理
基礎(chǔ)素地以水泥粉光面或磨石地為準(zhǔn);素地需養(yǎng)生28天以上,水份需8%以下方可施工素地如有不平或空鼓需加以除去;用環(huán)氧砂漿補(bǔ)平地面;素地之油污需澈底清洗干凈;施工前需保持施工素地之干燥和清潔;
2、底涂層
施工前需保持干凈如有雜物粘附需清除依照正確比例將主劑及硬化劑混合,充分?jǐn)嚢;需視地面情況調(diào)整適當(dāng)粘度混合完成材料需4時(shí)以內(nèi)施工完成;底涂層養(yǎng)生硬化時(shí)間約8時(shí)以上。
3、中涂層
施工前需要保持干凈如有雜物粘附需清除依照正確 比例將主劑及硬化劑混合,充分?jǐn)嚢瑁粚⒒旌贤瓿傻臉渲m量加入石英砂;使用鏝刀將材料均勻涂布;混合完成材料需30分以內(nèi)施工完成; 施工交接處做好交接處理;中涂層養(yǎng)生硬化時(shí)間約8時(shí)以上。
4、批土層
依照正確比例將主劑及硬化劑混合,充分?jǐn)嚢;使用批刀將材料涂布均勻;混合完成材料?0分內(nèi)施工完成;批土養(yǎng)生硬化時(shí)間約8時(shí)以上;視實(shí)際需要施工數(shù)道要求達(dá)到平整無孔洞,無批刀印及砂磨印為準(zhǔn)。
5、面涂層
施工前需保持干凈如有雜物粘附需清除;使用前主劑先攪拌均勻;依照正確比例將主劑及硬化劑混合,充分?jǐn)嚢;使用滾筒或鏝刀將材料均勻涂布混合完成材料需30分以內(nèi)施工完成;施工交接處需做好交接處理;施工完成后,24小時(shí)后能上人,7天后方可重壓(以250C為準(zhǔn),低溫時(shí)開放時(shí)間需適度延長)。
廠房環(huán)氧地坪自流平效果
1、重防腐型
用于接觸酸、堿、鹽等化學(xué)腐蝕性藥品的地面,可以有效保護(hù)水泥地板,防止化學(xué)介質(zhì)侵入對(duì)水泥地面造成的腐蝕。有乙烯基酯重防腐地坪漆,聚氨酯、酚醛環(huán)氧、乙烯基樹脂等涂料品種。化工、造紙、食品制造等行業(yè)。
2、防滑型
玻璃化溫度低於室溫,斷裂伸長率大於50??取消外力作用后涂層具有較好復(fù)原性能的地坪漆。地坪漆提供地坪特殊功能性,使用前需做相關(guān)性能的檢測(cè)。常見品種有用碎木屑等制作的抗沖擊火花地坪漆,以及聚氨酯耐高溫地坪漆等。用于易燃易爆危險(xiǎn)品制造等特殊場(chǎng)郃對(duì)上述性能有相應(yīng)要求的地面
3、耐重型
普通混凝土的抗沖擊和耐磨損性能較差,表面破損後又不易脩補(bǔ),所以常選擇使用壓砂、砂漿等力學(xué)性能較高的地坪漆作保護(hù)層,增加地坪表面抗沖擊性能和承載能力。用於重型機(jī)械制造、飛機(jī)機(jī)庫、汽車制造、汽車脩理等行業(yè)。
4、防靜電型
提供地坪抗靜電功能,表面電阻為2.5×l04~1.0×l09Ω,可有效洩露靜電荷,消除靜電積纍和電磁乾擾的危害。按美國材料和試驗(yàn)協(xié)會(huì)標(biāo)準(zhǔn)(ASTM),防靜電地板分為三種:即導(dǎo)靜電地板(ECF,靜電耗散型地板(DIF,其表面電阻為1.0×l06~1.0×l09Ω)和難起靜電地板。國內(nèi)常用的涂料品種有以導(dǎo)電包覈云母粉、導(dǎo)電氧化鋅等導(dǎo)電填料為導(dǎo)電介質(zhì)的溶劑型防靜電地坪漆和無溶劑環(huán)氧防靜電自流平地坪漆,以及以導(dǎo)電纖維作導(dǎo)電介質(zhì)的無溶劑環(huán)氧導(dǎo)靜電自流平地坪漆。已廣泛應(yīng)用於電子、精密儀器、粉體制造、軍工生產(chǎn)等領(lǐng)域需要防靜電的場(chǎng)所。
