rodcut center
EWS CENTER
-
聯(lián)系我們
咨詢熱線
17368780111
環(huán)氧地坪施工步驟及具備的性能

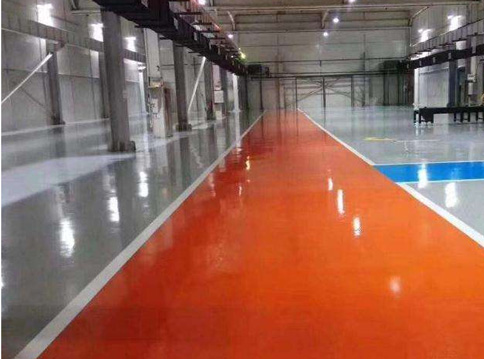

環(huán)氧地坪是比較常見的一款地面材料,施工環(huán)氧地坪時,需要先對地面進(jìn)行打磨,保證地面的平整性及潔凈度,接下來進(jìn)行底漆、中涂、批補(bǔ)、膩子批補(bǔ)的施工,接下來進(jìn)行面漆施工,全部施工完成后,要做好地坪的養(yǎng)護(hù)。施工好的環(huán)氧地坪需要具備一定的硬度,保證地坪漆的平整度、厚度以及濕度等,下面詳細(xì)的為大家介紹下。
一、環(huán)氧地坪的施工步驟
1、地面打磨
使用打磨機(jī)將地面水泥渣子等高出地面的部分打磨平整,清除地面灰土。對疏松地面和油污地面采用其他處理措施方法。
2、底涂
將混凝土基材處理完畢并清理干凈后就可進(jìn)行底涂(輥涂或刷涂),輥涂或刷涂應(yīng)均勻,厚薄一致。該底涂具有一定的透水汽功能,能增強(qiáng)基材強(qiáng)度并增加涂層對基材的附著力。
3、中涂
在已配好的水性環(huán)氧涂料(中涂)中加入石英砂和石英粉配成水性環(huán)氧砂漿,用鏝刀將其均勻涂布,用于增加厚度及涂層抗壓強(qiáng)度。
4、批補(bǔ)
中涂后用砂紙打磨地坪,并用水性環(huán)氧涂料(中涂)與石英粉配成的膩子依實際需要施工數(shù)道,要求達(dá)到平整無孔洞,無批刀印和砂磨印為準(zhǔn)。
5、膩子批補(bǔ)
使用中涂材料按中涂材料的配比方法進(jìn)行調(diào)配,可以不加水直接在打磨好中涂面層上進(jìn)行刮涂。如有需要可以適當(dāng)加入較細(xì)的石英粉或重鈣粉批補(bǔ),批補(bǔ)完干后用細(xì)的砂盤紙進(jìn) 行整體打磨一遍,批補(bǔ)材料參考用量0.05-0.1kg/㎡。
6、面涂
用輥涂將水性環(huán)氧地坪涂料面涂輥涂兩道,完工后要求整體地面光澤柔和、潔凈、顏色均一、無空鼓。
7、養(yǎng)護(hù)
面層實干需要24H,在這期間應(yīng)進(jìn)行封閉,比免影響表面潔凈光滑的效果。3D后方可上人,完工保養(yǎng)7天后方可正式投入使用(25℃為準(zhǔn),低溫時需適度延長)。
二、環(huán)氧地坪具備哪些性能
1、硬度
硬度是指涂裝基面的強(qiáng)度或混凝土基面的標(biāo)號。涂裝基面的硬度從根本上決定涂層的使用年限、涂層的附著力和涂層使用效果。
2、平整度
平整度是指涂裝基面平整與否的關(guān)鍵;娴钠秸葟母旧蠜Q定涂層的平整度,涂層的平整度直接影響到涂層的使用效果。
3、厚度
厚度是指涂裝基面最面上一層混凝土的厚度,不是指整個基層的厚度。厚度太薄,則容易脫層、空鼓。要求面層的結(jié)構(gòu)層的最小厚度為5CM,硬度C25以上。
4、濕度
濕度是指涂裝基面的含水率和涂裝環(huán)境的空氣濕度。不同地坪涂料對涂裝基面含水率要求不一致,環(huán)氧樹脂地坪涂料要求8%以下,甲基斌烯酸甲酯樹脂要求10%左右;娴暮食瑯(biāo),可能涂層會出現(xiàn)水泡、起鼓、整片脫落等現(xiàn)象?諝庵械暮始礉穸龋梢杂脻穸扔嫓y量,一般環(huán)氧地坪漆施工時最好濕度在85%以下,但不要低于30% 。
5、溫度
溫度是指涂裝環(huán)境的溫度,可以用溫度計測量。不同種類的地坪涂料對溫度的要求是不一致的。環(huán)氧要求在5℃以上,MMA要求-25℃以上。當(dāng)然溫度太高也不能施工。一是危險,二是固化太快不利于涂層性能展現(xiàn)。
6、潔凈度
潔凈度是指除涂裝地坪涂料之外再無其他涂料或雜物包括灰塵、油污、水泥殘渣、其他油漆等。
7、通風(fēng)度
通風(fēng)度,是涂裝環(huán)境通風(fēng)與否的指標(biāo)等。因雙組份或多組分的地坪涂料固化時會產(chǎn)生熱量和水氣,必須及時由流動空氣帶走,所以要求涂裝環(huán)境相對通風(fēng)。
8、粗糙度
粗糙度,是指涂裝基面的表面的較小間距和微小峰谷的不平度。 地面基面的兩波峰或波谷之間的局距離很小,要求1mm以下。它屬于幾何形狀誤差;娴拇植诙仍叫,則表面越光滑,涂層與基面的接觸面積比也就越小,涂層的附著力也會下降,反之則涂層的附著力將提高。
