rodcut center
EWS CENTER
-
聯(lián)系我們
咨詢熱線
17368780111

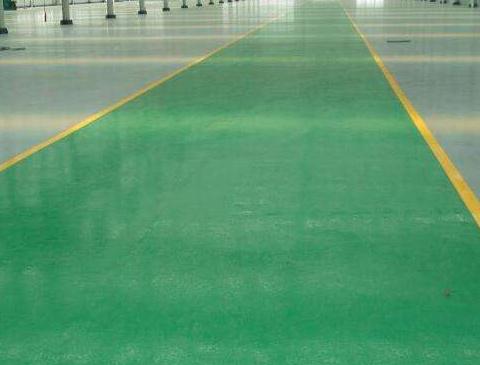

環(huán)氧砂漿平涂地坪特性與施工步驟
環(huán)氧砂漿平涂地坪施工的時候?qū)Νh(huán)境溫度沒有太高的要求,同時施工和調(diào)配過程中不會對站在工具上,進一步的提高了施工的效率,且使用后無毒無害,不會對環(huán)境造成污染,環(huán)氧砂漿平涂地坪施工之前,要先對基面進行打磨清潔處理,然后在分層涂抹地坪漆,下面詳細介紹。
一、環(huán)氧砂漿平涂地坪主要特性
1、常溫施工:常溫條件下各組分材料、施工器具及混凝土基面均不需要加熱,易于施工操作。
2、不粘器具、施工方便快捷:外觀顏色與混凝土基本一致,施工時類似于水泥砂漿不粘工器具,成品包裝,使用操作簡單,施工方便快捷,施工面平整、光潔,易于保證施工質(zhì)量。
3、無毒、無污染:國家建筑材料測試中心的毒性試驗檢測結(jié)果表明:NE-Ⅱ型環(huán)氧砂漿的各項主要毒性成份的含量均遠低于國家室內(nèi)裝修材料標準。
4、柔韌性良好:具有良好的柔韌性和抗沖擊性能,能夠抵抗外力引起的變形,降低體系產(chǎn)生的內(nèi)應(yīng)力,提高材料的適應(yīng)性能。
5、與混凝土的匹配性和耐久性能優(yōu)良:具有良好的抗老化和抗碳化性能,其線性熱膨脹系數(shù)(9、2×10-6/℃)較普通環(huán)氧砂漿(一般為[30~60]×10-6/℃)大大降低,與混凝土(一般為[8~11]×10-6/℃)基本一致,涂層能與混凝土在不同溫度條件下實現(xiàn)同步變形,避免了因兩種材料的脹縮性能差異太大而使界面應(yīng)力過大,造成涂層脫空、開裂。
6、主要力學(xué)性能優(yōu)良:主要力學(xué)性能優(yōu)良,抗沖磨強度是C50硅粉混凝土的3~5倍,與混凝土粘結(jié)牢固。
7、產(chǎn)品系列化:系列化產(chǎn)品能夠適用于干燥面、潮濕面、低溫環(huán)境以及抗推移質(zhì)等不同條件下的施工需要。
二、環(huán)氧砂漿平涂地坪施工步驟
1、基面處理:將原有地面上的雜物,必須處理完全;對較為光滑的基礎(chǔ)地面應(yīng)進行打磨處理,以增加原始地面與Epoxy的粘接強度。用2m靠尺檢查,高區(qū)部分用磨光機磨平,粉塵用小型工業(yè)吸塵器吸凈。
2、滾刷環(huán)氧樹脂底涂:將環(huán)氧樹脂和固化劑按比例調(diào)配好,把調(diào)配好的環(huán)氧樹脂底涂用平刀或滾筒均勻地涂布在干凈、干燥且粗糙的地面上,待其自然固化。固化時間為8小時為宜。檢查底涂涂布情況,如有被基礎(chǔ)地面完全吸收的現(xiàn)象須重新涂布。
3、批刮環(huán)氧中涂砂漿:將中涂材料按比例混合攪拌均勻后,把6號硅質(zhì)石英砂按一定比例放入中涂材料中攪拌均勻,攤鋪在地上,然后用平板刮刀平鋪于底涂之上,使其平整并與底涂粘接為一體,等其徹底固化。
4、打磨中涂砂漿層:用各式打磨機粗磨中涂砂漿層,磨去砂漿層的刮刀痕、跳刀印,用工業(yè)吸塵器或掃帚除塵,為下道工序做準備。
5、批刮中涂膩子:用環(huán)氧樹脂中涂料調(diào)和適當(dāng)膩子粉,以不干不稀為宜,用平板刮刀均勻的把膩子批刮在中涂砂漿層上,以獲得一個平整細膩的涂層,為上面涂層做準備。
6、打磨中涂膩子層:用各式打磨機細磨、拋光中涂層,用工業(yè)吸塵器或掃帚除塵,以獲得一個干凈的表層。
