rodcut center
EWS CENTER
-
聯(lián)系我們
咨詢熱線
17368780111
油性環(huán)氧地坪漆質(zhì)量好壞與施工步驟
眾所周知,市面上的環(huán)氧地坪材料眾多,且質(zhì)量層次不齊,導(dǎo)致客戶在購買選擇時成了一大難題,因其擔(dān)心購買貴的會吃虧,便宜的質(zhì)量不好,會上當(dāng),其實還是有辨別方法的,比如從溫度、起泡等方面。油性環(huán)氧地坪漆的施工也是很簡單的,首先對地面進行處理,其次封閉涂料、刮料,最后涂刷即可,下面小編為大家詳細介紹。
油性環(huán)氧地坪漆質(zhì)量好壞
1、環(huán)境溫度為25℃時,施工后2-3天應(yīng)達到實干,即硬度達到完成固化的80%左右。
2、表面不能出現(xiàn)發(fā)粘現(xiàn)象。
。场馀荩浩酵啃汀⑸皾{型無氣泡,自流平允許1個小氣泡/10平方米。
。、流平性好,無鏝刀痕,大面積接口處基本平整;
5、無浮色發(fā)花,顏色均勻一致,大面積接口處允許有極不明顯的色差。
。、無粗雜質(zhì),但允許有空氣中的浮塵 掉落在造成的極小缺陷。
7、地坪表面應(yīng)平整平滑,光澤度應(yīng)達到設(shè)計要求(高光澤≥90、有光≥70、半光50~70),平涂型為有光、水性為半光~無光。
。、桔皮、砂漿防滑面效果應(yīng)很明顯。

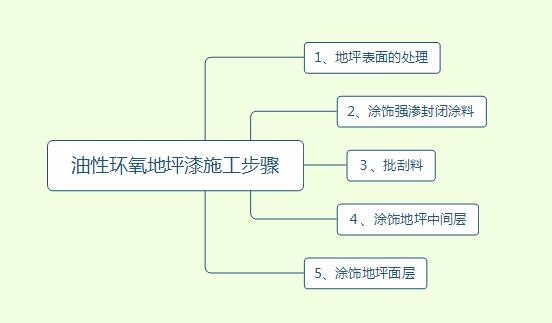

油性環(huán)氧地坪漆施工步驟
1、地坪表面的處理
(1)新竣工的工業(yè)地坪必須經(jīng)過一定的養(yǎng)護后方可施工,約28天。
。2)清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。
。ǎ常⿵氐浊宄砻娴挠臀,用克油王清洗劑處理。
。ǎ矗┣宄e水,并使潮處徹底干燥。
。5)表面的清潔需用無塵清掃機及大型吸塵器來完成。
。ǎ叮┢秸谋砻嬖试S空隙為2~2.5mm,含水量在6%以下,PH值6~8。
。7)地坪表面的打毛,需用無塵打磨機來完成,并用吸塵器徹底清潔。
(8)對地坪表面的洞孔和明顯凹陷處應(yīng)用膩子來填補批刮,實干后,打磨吸塵。
2、涂飾強滲封閉涂料
。1)在處理清潔、平整的砼表面,采用高壓無氣噴涂或輥涂,環(huán)氧封閉底涂料1道。
(2)環(huán)氧封閉漆有很強的滲透性,在涂刷底漆時應(yīng)加入一定量的稀釋劑,使稀釋后的底漆能滲入基層內(nèi)部,增強涂層和基層的附著力,其涂布必須連續(xù),不得間斷,涂布量以表面剛好飽和為準(zhǔn)。
。ǎ常┚植柯┩靠捎盟⒆友a涂,表面多余的底漆必須在下道工序施工前打磨處理好。
3、批刮料
在實干(25℃,約4小時)以后的底漆表面采用兩道批刮膩子的方法,以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能,并調(diào)整地面平整度。
。1)用70~140目的石英砂和無溶劑環(huán)氧批刮料,作為第1道膩子,要充分?jǐn)嚢杈鶆颍纹。此道主要用于增強地面的耐磨及抗壓性能?/p>
。2)用砂袋式無塵滾動磨砂機打磨第1道膩子,并吸塵清潔。
。ǎ常┯200~700目的石英砂和無溶劑環(huán)氧批刮料,作為第2道膩子,要充分?jǐn)嚢杈鶆蛞糜谠鰪姷孛娴哪湍ゼ捌秸取?/p>
。ǎ矗┯蒙按綗o塵滾動磨機打磨第3道膩子,并吸塵清潔。
。5)兩道膩子實干以后,如有麻面、裂縫處應(yīng)先進行修補,然后用平板砂光機進行打磨,使其平整,并吸塵清潔。
。ǎ叮┦⑸笆褂玫哪繑(shù)由現(xiàn)場工程師根據(jù)地面具體情況而確定。
4、涂飾地坪中間層
在打磨、清潔后的膩子表面上(20℃,24小時)涂飾中間層。
。1)涂飾方法可用刷涂、批刮、高壓無空氣噴涂,大面積施工以高壓無空氣噴涂為最佳。 (噴涂壓力為20~25Mpa)。
。2)此遍可使地面更趨于平整,更便于發(fā)現(xiàn)地面仍存在的缺陷,以便面層施工找平。
。ǎ常┐吮檫方便甲方對設(shè)備安裝等的安排。
5、涂飾地坪面層
。1)在中間層實干(20℃,7天)后,進行環(huán)氧無溶劑地坪面層涂裝,涂裝方法用批刮和高壓無空氣噴涂,但以高壓無空氣噴涂為宜。
。2)涂裝前應(yīng)對于中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。
。ǎ常┤缂追皆谥虚g層實干后,先進行了設(shè)備的安裝調(diào)試,造成地面形成新的缺陷,應(yīng)用批刮料找平、打磨,并吸塵、清潔。
。ǎ矗┟鎸訃娡亢螅绱嬖跉馀莠F(xiàn)象應(yīng)用消泡滾筒,在地坪上來回滾動,最后讓其自行流平即可。
上面就是對“油性環(huán)氧地坪漆質(zhì)量好壞與施工步驟”的相關(guān)性介紹,如果大家還對其存在疑問的歡迎聯(lián)系我們!
