環(huán)氧地坪的施工工藝做法以及施工溫度要求

      環(huán)氧地坪是經常使用在工廠、會場、籃球場等有地面要求的場所。環(huán)氧地坪的施工要從地坪表面的處理、涂飾涂料、批刮批刮料以及施工溫度等施工工藝做法。我們都知道溫度對于環(huán)氧地坪施工相輔相成，一般情況下，建議環(huán)氧地坪在5℃以上進行施工，溫度過高或者過低都關系著環(huán)氧地坪施工質量的好壞。下面小編給大家詳細介紹環(huán)氧地坪的相關知識。

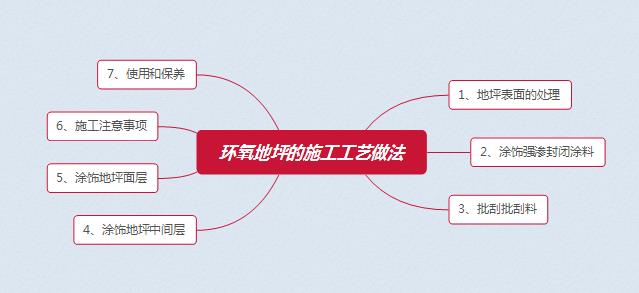

環(huán)氧地坪的施工工藝做法

      1、地坪表面的處理

      （1）新竣工的工業(yè)地坪必須經過一定的養(yǎng)護后方可施工，約28天。

      （2）清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

      （3）徹底清除表面的油污，用克油王清洗劑處理。

      （4）清除積水，并使潮處徹底干燥。

      （5）表面的清潔需用無塵清掃機及大型吸塵器來完成。

      （6）平整的表面允許空隙為2～2.5mm，含水量在6%以下，PH值6～8。

      （7）地坪表面的打毛，需用無塵打磨機來完成，并用吸塵器徹底清潔。

      （8）對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實干后，打磨吸塵。

      2、涂飾強滲封閉涂料

      (1)在處理清潔、平整的砼表面，采用高壓無氣噴涂或輥涂，環(huán)氧封閉底涂料1道。

      (2)環(huán)氧封閉漆有很強的滲透性，在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內部，增強涂層和基層的附著力，其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準。

      (3)局部漏涂可用刷子補涂，表面多余的底漆必須在下道工序施工前打磨處理好。

      3、批刮批刮料

      在實干(25℃,約4小時)以后的底漆表面采用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調整地面平整度。

      (1)用70～140目的石英砂和無溶劑環(huán)氧批刮料，作為第1道膩子，要充分攪拌均勻，刮平。此道主要用于增強地面的耐磨及抗壓性能。

      (2)用砂袋式無塵滾動磨砂機打磨第1道膩子，并吸塵清潔。

      (3)用200～700目的石英砂和無溶劑環(huán)氧批刮料，作為第2道膩子，要充分攪拌均勻要用于增強地面的耐磨及平整度。

      (4)用砂袋式無塵滾動磨機打磨第3道膩子，并吸塵清潔。

      (5)兩道膩子實干以后，如有麻面、裂縫處應先進行修補，然后用平板砂光機進行打磨，使其平整，并吸塵清潔。

      (6)石英砂使用的目數(shù)由現(xiàn)場工程師根據(jù)地面具體情況而確定。

      4、涂飾地坪中間層

      在打磨、清潔后的膩子表面上(20℃,24小時)涂飾中間層。

      (1)涂飾方法可用刷涂、批刮、高壓無空氣噴涂，大面積施工以高壓無空氣噴涂為最佳。 (噴涂壓力為20～25Mpa)。

      (2)此遍可使地面更趨于平整，更便于發(fā)現(xiàn)地面仍存在的缺陷，以便面層施工找平。

      (3)此遍還方便甲方對設備安裝等的安排。

      5、涂飾地坪面層

      (1)在中間層實干(20℃,7天)后，進行環(huán)氧無溶劑地坪面層涂裝，涂裝方法用批刮和高壓無空氣噴涂，但以高壓無空氣噴涂為宜。

      (2)涂裝前應對于中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。

      (3)如甲方在中間層實干后，先進行了設備的安裝調試，造成地面形成新的缺陷，應用批刮料找平、打磨，并吸塵、清潔。

      (4)面層噴涂后，如存在氣泡現(xiàn)象應用消泡滾筒，在地坪上來回滾動，最后讓其自行流平即可。

      6、施工注意事項

      (1)施工現(xiàn)場的環(huán)境溫度應高于5℃，相對濕度小于85%時方能施工。

      (2)施工者應做好施工部位、時間、溫度、相對濕度、地坪表面處理、材料實際等記錄，以備查考。

      (3)涂料施工后，應立即清洗有關設備和工具。

      7、使用和保養(yǎng)

      (1)當該涂料施工完畢后，在保養(yǎng)期內切勿使用，并須加強通風設備及防火措施。

      (2)地坪使用，生產人員不準穿有鐵釘?shù)钠ば�在上面行走�?/p>

      (3)一切工作器具都須有固定專用車架安放，嚴禁帶有銳角的金屬零件等物件碰撞地面，造成地面涂料損壞。

      (4)車間內安裝設備等重大物件須用起重機械時，在接觸地面的支撐點應有厚橡皮等軟件材料墊妥，嚴禁用鐵管等金屬在地面上接拖設備。

      (5)車間內進行電焊等高溫作業(yè)時，在電焊火花飛濺到的地方應用石棉布等耐火材料鋪墊好，以防燒壞涂料。

      (6)一旦地坪有損壞，及時使用涂料修補，以免油污通過損壞處滲透到水泥里，造成大面積涂料脫落。

      (7)車間內大面積清洗地面時，不要用強化學溶劑(甲苯、香蕉水等)一般使用洗滌劑、肥皂液、清水等，用清洗機進行，在沒有清洗機的情況下，可用鋸木粉撒上后再清掃干凈。

      (8)冬季施工，環(huán)境溫度低于5℃，可采用冬用型無溶劑環(huán)氧工業(yè)地坪涂料。

環(huán)氧地坪施工溫度要求

      1、我們都知道溫度對于環(huán)氧地坪施工有著密不可分的關系，關系著環(huán)氧地坪施工質量的好壞。一般情況下，建議環(huán)氧地坪在5℃以上進行施工，因為溫度過低會影響環(huán)氧地坪的固化時間及效果，可能會導致漆膜硬度、強度、光澤度等性能下降，并增加了漆膜受灰塵污染的可能性。同樣的話如果溫度過高，會使漆膜表面泛白、失光、出現(xiàn)裂紋等，甚至發(fā)生漆膜發(fā)粘、不固化的嚴重現(xiàn)象。

      2、盡量避免高溫時段施工，可以采用早晚時段分叉施工，在使用各種材料前應先將乙組充分攪拌后，再按比例將甲、乙組分倒入攪拌桶攪拌均勻，熟化后再倒入石英粉或粉料，均勻攪拌后使用。

      3、夏季高溫面涂更會輕微分色，灰、藍色出現(xiàn)的可能更大，應充分攪拌后再使用。

      4、夏季溫度過高時，配料后應盡快使用，一般在30分鐘內使用完畢，以避免材料凝結。

      5、采用人工降溫措施降低施工環(huán)境溫度。

      6、為保證施工環(huán)境的相對濕度，可采用人工對施工現(xiàn)場加濕。

      7、施工后的現(xiàn)場應確保有專人照看，以免因溫度的過高導致環(huán)氧地坪干縮裂縫。
